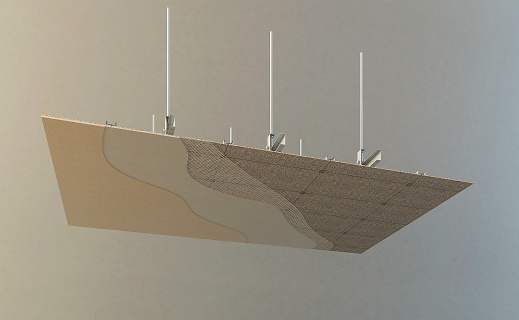

一、劇院吸聲材料的選擇與混響時(shí)間設(shè)計(jì)從聲學(xué)性能上可將吸聲材料分為三類：
（1）多孔吸聲材料。對(duì)高頻聲吸聲效果較好。
（2）薄膜、薄板共振吸聲結(jié)構(gòu)。用于中低頻聲的吸收。
（3）穿孔板共振吸聲結(jié)構(gòu)。吸聲頻帶隨需求調(diào)節(jié)。
吸聲材料有時(shí)布置在透聲性能很好的飾面后部，有時(shí)吸聲材料也是內(nèi)飾面材料。因此，選擇劇院吸聲材料時(shí)，在滿足聲學(xué)要求的條件下，還必須考慮到裝飾要求。
例如德國(guó)波恩建成新的聯(lián)邦議會(huì)大廳，該建筑出于某種考慮，將全體會(huì)議廳建成圓形的玻璃大廳，以使里面的活動(dòng)得以“透明”。可是這種設(shè)計(jì)帶來(lái)了嚴(yán)重的音質(zhì)問題，建筑建成后首次使用，由于玻璃面的反射致使擴(kuò)聲系統(tǒng)不能進(jìn)行正常工作，而不得不做音質(zhì)改造，但要求不得破壞“透明”的效果。當(dāng)時(shí)正在德國(guó)FHG建筑物理研究所工作的我國(guó)訪問學(xué)者查雪琴，根據(jù)我國(guó)著名聲學(xué)專家馬大獻(xiàn)院士的微穿孔吸聲結(jié)構(gòu)理論，在議會(huì)大廳的音質(zhì)改造中采用5mm厚的有機(jī)玻璃板，穿孔直徑0.55mm，孔距3.5mm，穿孔率小于2％，板后空腔250～400mm的吸聲結(jié)構(gòu)，其共振頻率在250～800Hz之間，覆蓋了語(yǔ)言平均頻譜的最強(qiáng)部分，使用效果極佳。
就選擇吸聲材料的聲學(xué)目的而言，如果主要目標(biāo)是要在整個(gè)音頻范圍內(nèi)獲得均勻的混響時(shí)間。則選擇的內(nèi)裝修材料應(yīng)在整個(gè)音頻范圍內(nèi)產(chǎn)生均勻的、但不很強(qiáng)的吸聲特性。在房間內(nèi)已有相當(dāng)多的中高頻吸聲量（觀眾對(duì)高頻聲吸收較多）時(shí)，可以通過安裝適量的低頻薄板吸聲結(jié)構(gòu)來(lái)平衡。如果吸聲目的是消除或避免有害反射聲，則必須用吸聲系數(shù)較高的強(qiáng)吸聲材料來(lái)處理有害反射面。例如河南人大會(huì)堂體積大，加之完全依靠電聲系統(tǒng)，故出現(xiàn)回聲的概率很大，為此在頂棚周邊等有產(chǎn)生回聲危險(xiǎn)的表而安裝穿孔吸聲結(jié)構(gòu)，后墻設(shè)強(qiáng)吸聲結(jié)構(gòu)，木條飾面。頂棚中央無(wú)有害反射聲存在，做成波浪形反射板向觀眾提供前次反射聲。
作為控制混響時(shí)間的吸聲材料的選擇，通常是在設(shè)計(jì)階段通過混響計(jì)算初步確定材料的種類和數(shù)量。在施工階段，特別是在廳堂裝修接近完工時(shí)，還要進(jìn)行測(cè)試，以便發(fā)現(xiàn)音質(zhì)問題及時(shí)補(bǔ)救。在完工之后再做測(cè)試，根據(jù)測(cè)試結(jié)果，在不大量改動(dòng)原裝修的情況下，做最后調(diào)試，使之達(dá)到設(shè)計(jì)要求。
混響計(jì)算過程中，首先根據(jù)伊林混響時(shí)間計(jì)算公式求出對(duì)應(yīng)于混響時(shí)間設(shè)計(jì)值的房間總吸聲量，利用已有吸聲量算得需增加的吸聲量，從而大致可知需增加吸聲材料的種類和吸聲系數(shù)值。例如某廳堂計(jì)算后知需增加吸聲量以中頻聲為多，因此選擇共振頻率為500～1000Hz的穿孔板為主要吸聲材料，輔以薄板共振吸聲結(jié)構(gòu)滿足吸收低頻聲的需求。最終混響時(shí)間計(jì)算值與設(shè)計(jì)值相比，差別在10％以內(nèi)，即認(rèn)為混響達(dá)到設(shè)計(jì)要求，進(jìn)一步的調(diào)試在施工將近結(jié)束時(shí)進(jìn)行。
由于觀眾和空氣對(duì)高頻聲的吸收較大，故對(duì)容積較大的廳堂，往往不必再專門布置高頻吸聲材料，而是根據(jù)具體情況增加大量的中低頻吸聲量，配置大面積薄板、穿孔板吸聲結(jié)構(gòu)。大量的混響計(jì)算和測(cè)試已經(jīng)證實(shí)了這一點(diǎn)。
更多資訊了解：多孔性吸聲材料
